Következő generációs DIN-be szerelhető 3-fázisú energiamérő

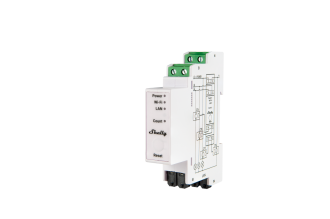

A Shelly Pro 3EM egy DIN sínre szerelhető háromfázisú energiamérő. Az összes gen2 firmware rugalmasságával és LAN-csatlakoztathatóságával továbbfejlesztve további lehetőségeket biztosít a professzionális integrátorok számára a végfelhasználói megoldásokhoz. A Shelly Pro 3EM valós időben jelenti a felhalmozott energiát, valamint a pillanatnyi feszültséget, áramot és teljesítménytényezőt fázisonként.

-        Fázisonként akár 120A-ig képes mérni a fázist és a 0-t.

-        4 kvadránsos mérés többféle csatlakozótípussal

-        B osztályú pontosságú aktív energia (IEC 62053-21 szabványnak való megfelelés a gyártói tesztelés alapján).

-        Fotovoltaikus készenlét

-        Fázissorrend hibaérzékelés (opció)

-        Az energiafelhasználás optikai impulzusjelzése

-        Mérési pontosság - 1%

-        Az adatokat nem felejtő memóriában tárolja, amelyek 1 perces időközönként akár 60 napig is lekérdezhetők.

-        A csomag 3 darab 120A áramváltót tartalmaz.

MIÉRT A SHELLY PRO 3EM?

Következő generációs 3-fázisú energiamérő

A Shelly Pro 3EM egy Wi-Fi-vel működő, DIN-be szerelhető 3-fázisú energiamérő Wi-Fi, Bluetooth és LAN csatlakozási lehetőséggel. Az 1%-os aktív energiamérési pontossággal a Shelly Pro 3EM bármilyen háztartási készülék, elektromos áramkör és irodai berendezés fogyasztásának egyedi nyomon követésére használható. A készülék 60 napra visszamenőleges adatokat tartalmaz a készüléken, 1 perces felbontással minden fázisra vonatkozóan. Ezenkívül a szkriptkészítési funkciók lehetővé teszik az összetett jelenetek végrehajtását, és szélesebb körű felügyeleti képességeket biztosítanak.

Funkciók

4 kvadránsos mérés

Az aktív importált és exportált energiák kapacitív és induktív terheléstípusainak mérése.

B pontossági osztály (aktív energia)

A Shelly Pro 3EM mérési pontossága 1%.

MODBUS támogatás

Lehetővé teszi az egyszerű és gyors telepítést meglévő ipari létesítményekben.

Wi-Fi, LAN és Bluetooth csatlakoztathatóság

Egyidejű Ethernet és Wi-Fi használat. MQTT, bejövő és kimenő WebSocket, UDP, mTLS támogatás.

Teljesítmény Monitoring

Egyfázisú elektromos rendszerek felügyelete akár 3 ponton egyidejűleg. Gyors értesítések és legalább 60 napos, 1 perces rekordok tárolása.

Szkriptelés funkciók

A Shelly Pro 3PM teljes mértékben támogatja az mjS scriptinget, így további funkciók és funkcionalitások létrehozását teszi lehetővé.

Ipari szintű biztonság

A Shelly Pro 3EM támogatja az mTLS-t az MQTT, a HTTP és a biztonságos kimenő WebSockets esetében. Az iparági szintű biztonság lehetővé teszi a közvetlen kapcsolatot a felhőinfrastruktúrával, csökkentve a komplex hálózatok és VPN-ek telepítésének költségeit.

Végtelen felhasználási lehetőségek

Ipari létesítmények

A Shelly Pro 3EM támogatja a MODBUS-t a feszültség, az áram, a teljesítmény és az energia számára. Pontosan lemérheti az energiafelhasználást és a feszültség, az áram és a teljesítmény pillanatnyi értékeit. Új firmware platformunk lehetővé teszi az egyéni megvalósítást, amely akár 100 ms-onként is képes jelentést tenni az infrastruktúrának.

2-irányú energiafogyasztás-ellenőrzés

Figyelje otthonát, irodáját vagy gyárát, és kerülje el a további kiadásokat vagy a feszültségesést, amely károsíthatja készülékeit és eszközeit. A Shelly Pro 3EM képes a 2-irányú fogyasztás kiszámítására: a megtermelt és felhasznált energia mindhárom fázisra vonatkozóan. A készülék konfigurálható úgy, hogy egy egyfázisú elektromos rendszer három külön áramkörét mérje. Tekintse meg elektromos hálózatának minőségét a hatásos teljesítmény, a meddő teljesítmény, a feszültség és a teljesítménytényező tekintetében.

Helyi ellenőrzés

A Shelly Pro 3EM szkriptelési funkcióinak és webhookjainak köszönhetően mostantól könnyedén vezérelhet más Shelly vagy Wi-Fi eszközöket a helyi hálózaton. Használja ezeket a képességeket a fűtés, hűtés vagy elektromos járműtöltés pontos paramétereinek beállításához a PV-termelés alapján, és automatikusan levetkőztetheti eszközeit az energiafelhasználásról. Mindezek felhő használata nélkül működnek.

Napelemek felügyelete és vezérlése

Nyomon követheti, hogy napelempaneljei vagy szélturbinái mennyi energiát termelnek, és könnyedén takarékoskodhat. A Shelly Pro 3EM valós idejű információkat nyújt a nap- és szélenergia-rendszer hatékonyságáról, valamint múltbeli adatokat arról, hogy az elmúlt 60 napban percenként mennyi energiát termeltek és fogyasztottak. Ez segít az energiaáramlás szabályozásában, így a lehető legtöbbet hozhatja ki napelemtábláiból és szélturbináiból. Ha még tovább szeretne lépni, csatlakoztassa a Shelly Pro 3EM-et más Shelly eszközökhöz, és hozzon létre jeleneteket a kívánt műveletek, például a készülékek kikapcsolása vagy a riasztás elindításához.

Teljes kompatibilitás

A Shelly készülékek kompatibilisek az Alexa, a Google Home, az Android és az iOS rendszerekkel.

Ezen kívül több nyílt forráskódú rendszert is támogat:

- MQTT

- SmartThings

- Home Assistant

- REST

- HomeSeer

- Homey

- Hubitat

- ioBroker

- SYMCAN

- openHAB

Műszaki adatok

FIZIKAI

Méret (HxSxM):                                                        -             94x19x69 ±0,5 mm

Súly:                                                                               -             62 ±1 g

Felszerelés:                                                                 -             DIN-sín

Csavaros csatlakozók max:                                   -             0,4 Nm

Vezetőkeresztmetszet:                                            -             (tömör, sodrott és csiptetőfülek)

Vezető lecsupaszított hossza:                             -             6-7 mm

Héj anyaga:                                                                 -             Műanyag

Szín:                                                                               -             fehér

KÖRNYEZETI

Környezeti hőmérséklet:                                      -             -20 °C és 40 °C között

Páratartalom:                                                            -             30 % - 70 % RH

Maximális tengerszint feletti magasság:        -             2000 m

ELEKTRONIKAI

Tápellátási feszültség AC:                                     -             110 - 240 V, 50/60 Hz

Tápellátási feszültség DC:                                    -             N / A

Energiafogyasztás:                                                   -             < 3 W

ÉRZÉKELŐK, MÉRŐK

Hőmérsékletérzékelő:                                             -             Igen

Feszültségmérők (RMS fázisonként):              -             100 - 260 V

Feszültségmérők pontossága:                            -             ±1 %

Árammérők (effektív áramkörön keresztül minden fázisra és a semlegesre):         -               0 - 120 A

Árammérők pontossága:                                      -             ±1 % (2 - 120 A), ±2 % (1 - 2 A), ±5 % (0 - 1 A)

Teljesítmény- és energiamérők:                         -             Ható- és látszólagos teljesítmény, ható- és látszóenergia, teljesítménytényező, alap-ható- és alap-reaktív energia.

Terheletlen küszöbérték:                                      -             30 VA fázisonként

Mérési adatok tárolása:                                          -             Legalább 60 nap, 1 perces adatfelbontással

Adatexport:                                                                 -             JSON formátumú exportálás RPC-n keresztül

RÁDIÓ

RF-sáv:                                                                         -             2400-2495 MHz

Max. RF teljesítmény:                                             -             <20 dBm

Wi-Fi protokoll:                                                        -             802.11 b/g/n

Wi-Fi hatótávolság: Wi-Fi                                     -             30 m-ig beltéren és 50 m-ig kültéren (a helyi körülményektől függően)

Bluetooth protokoll:                                               -             4.2

Bluetooth-tartomány:                                             -             Beltéren legfeljebb 10 m, kültéren legfeljebb 30 m (a helyi körülményektől függően)

MCU

CPU:                                                                               -             ESP32-D0WDQ6

Flash:                                                                            -             16 MB

FIRMWARE KÉPESSÉGEK

Webhooks (URL-műveletek):                              -             20, kampónként 5 URL-címmel

Szkriptelés:                                                                 -             mJS

MQTT:                                                                           -             Igen

CoAP:                                                                             -             Nem
